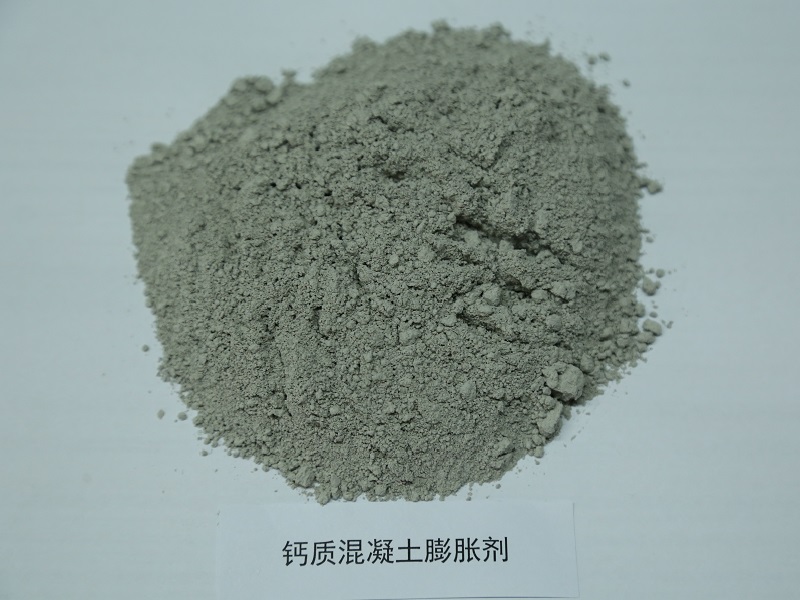

钙质混凝土膨胀剂加入到水泥混凝土中，在混凝土拌制的过程中与水泥、水拌和后经水化反应生成氢氧化钙和/或钙矾石（C₃A·3CaS0₄·32H₂O），这种膨胀结晶体能使混凝土产生适度膨胀，受钢筋邻位约束产生一定的预压应力，可大致抵消混凝土干缩时产生的拉力，从而防止或减少混凝土收缩。同时产生的膨胀晶体逐步与水泥石结构连接，形成致密结构，有效的填充毛细孔缝，从而有效提高混凝土的密实性。另外，由于水泥水化与聚合物成膜同时进行，最后交织成网状结构，很大程度上提高了混凝土的不透水性。能够明显提高混凝土的抗渗防水性能、耐久性和抗介质侵蚀能力，达到结构自防水的能力。

根据限制膨胀率进行分类，钙质混凝土膨胀剂可分为Ⅰ型和Ⅱ型。

   主要性能特点

   （1） 掺量：占混凝土胶凝材料总量的8-12%；

   （2） 限制膨胀率：Ⅰ型水中7d≥0.035％，空气中21d≥-0.015％；Ⅱ型水中7d≥0.050％，空气中21d≥-0.010％；

   （3） 凝结时间：初凝≥45min，终凝≤600min；

   （4） 抗压强度：7d≥22.5MPa，28d≥42.5MPa；

   （5） 抗渗等级≥P10，抗冻等级≥F150；

   （6） 不含氯离子，对钢筋无锈蚀作用；

        应用范围

用于抗裂防渗和防水混凝土，如建筑地下室、水池、污水处理厂、体育馆看台、机场跑道、高速公路、桥梁、水电站、堤坝、隧道等。对于超长混凝土结构，可延长伸缩间距，实现超长无缝施工。

      注意事项

  (1) 产品执行相关标准。产品保质期六个月，超过保质期，必须重新检验，合格后方可使用。

  (2) 产品可袋装或散装，袋装时须用防潮的包装袋。产品应放置在干燥场所，严防受潮。
